M-900 全自动激光打标机
M2-900全自动SMT激光打标机是一种在线式全自动打标机，是在PCB板表面打1D、RQ码、文字、符号或图形的专业设备
技术参数
|
型号 |
M-900 |
M-940 |
M-945 |
M-960 |
|||
|
刻印机光 |
CO2 |
UV |
Green |
Fiber |
|||
|
波长 |
10.6 (μm)【可选9.3μm】 |
355 (nm) |
532 (nm) |
1064 (nm)【中心波长】 |
|||
|
激光输出功率 (W) |
5 |
5 |
10 |
20 |
|||
|
激光点径 (μm) |
80, 110, 140 |
15 |
|
||||
|
扫描速度 (mm/s) |
6,000 |
5,000 |
|
||||
|
重复定位精度 (μm) |
±20 |
|
|||||
|
PCB上净空 (mm) |
10 |
|
|||||
|
PCB下净空 (mm) |
7 |
|
|||||
|
轨道高度 (mm) |
900±50 |
|
|||||
|
条码检测系统r |
CCD 在线检测 |
|
|||||
|
条码类型 |
一维码，二维码，数字，字母及图形 |
|
|||||
|
刻印材料范围 |
树脂、橡胶、塑料和纸张 |
树脂、橡胶、塑料、纸张和金属 |
|
||||
|
PCB厚度 (mm) |
0.2 ~ 6 |
|
|||||
|
最小PCB尺寸 (mm) |
50 × 50 |
|
|||||
|
最大PCB尺寸 (mm) |
双头：500(X) x 450(Y) 翻板：350(X) x 350(Y) |
|
|||||
|
单轨工作区域 (mm)
|
上头: 280(X) x 360(Y) |
上头: 215(X) x 360(Y) |
上头: 240(X) x 360(Y) |
|
|||
|
下头: 200(X) x 220(Y) |
下头: 215(X) x 360(Y) |
下头: 240(X) x 360(Y) |
|
||||
|
翻板: 280(X) x 280(Y) |
翻板: 235(X) x 350(Y) |
翻板: 260(X) x 350(Y) |
|
||||
|
Z轴 |
可选 |
|
|||||
|
翻板功能 |
可选（与双头功能不能同时拥有） |
|
|||||
|
大相机读码 |
可选 |
|
|||||
|
智能识别 |
可选 |
|
|||||
|
双激光光源（型号后加DH） |
可选（与翻板功能不能同时拥有） |
|
|||||
|
冷却方式 |
风冷 |
风冷/水冷 |
风冷 |
|
|||
|
电源 |
220V / 单相 / 50Hz / 8A |
|
|||||
|
气压 (bar) |
6 |
|
|||||
|
重量 (kg) |
约500 |
|
|||||
|
外形尺寸 (mm) |
768(W)×1,285(D)×1,460(H) (不含地脚 ) |
|
|||||
激光打标机图片

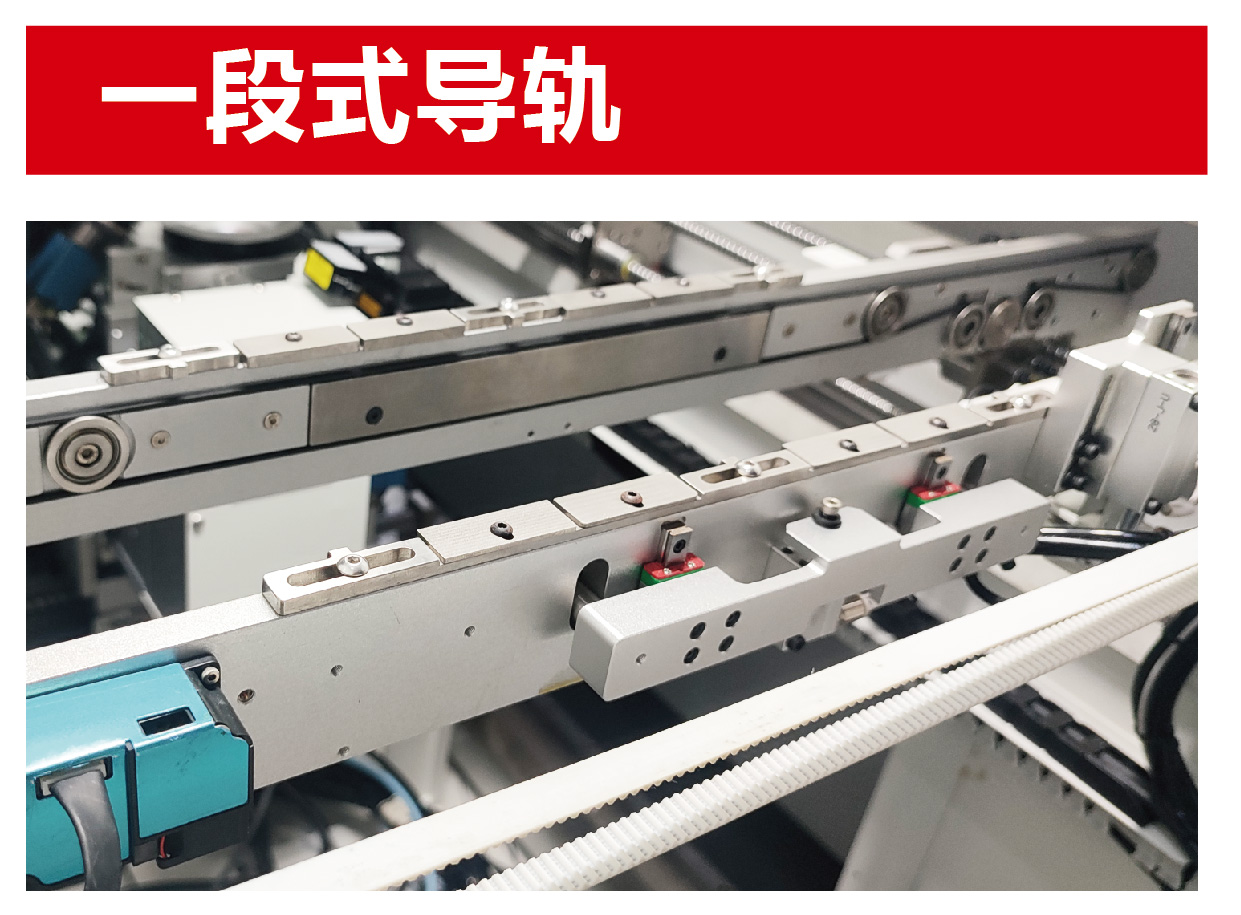

【一段式导轨设计】

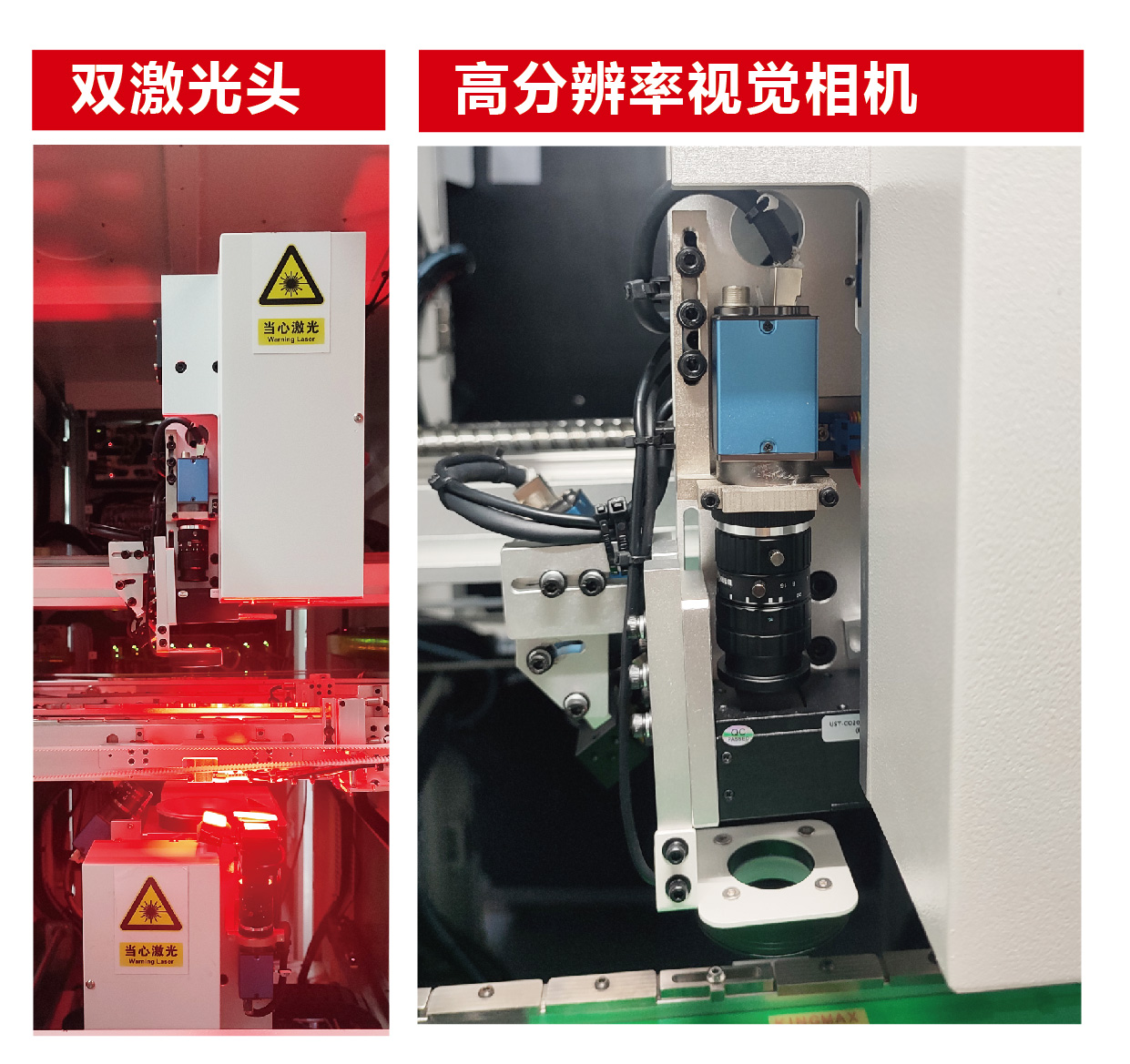

【双头设计】
● 本产品目录发布日期为2021年07月；
● 本型录所记载的内容，如因机器改进则有变更的可能，如需详细了解产品参数，请事先与洋浦科技或者本公司代理商取得联系
